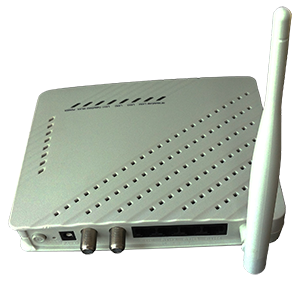

S142naw
4口EOC WIFI終端

一款基于Homeplug AV技術的的EoC+WiFi 四FE口家庭終端設備，
支持802.11a/b/g/n協議，最大支持150M的WiFi PHY連接速率。

資料下載

工具下載

産品特性

● 提供 4 個 10/100M 自适應以太網口，兩個 F 型射頻端口，一纜兩波，即插即用。可接駁戶內多台電腦和機頂盒等網絡設備，看電視與上網，無需另拉寬帶網線。
● 1根外置天線，兼容內置天線。
● 提供600 Mbps的物理層速率，無線部分最大速率150M。
● 支持多SSID
● 支持2.4G頻帶
● 使用7.5-65MHz低頻帶通信，對現有的電視信号無沖突，電視上網互不影響。
● 支持SNMP 協議和廣電總局标準MIB

● 支持VLAN（802.1Q）和QoS（802.1p）、802.11b/g/n Mixed、IGMP等二層協議
● 通過連接同軸電纜，一台Slave設備和一台Master設備之間可以方便地傳輸數據
● 支持遠端管理和自動升級，批量管理與排障。
● 采用 128 位 AES 數據加密，有效保護傳輸數據的安全。
● 與 Windows 2000、Windows XP、Linux、Mac OS X 及其它支持以太網絡的操作系統兼容

規格/參數

系統特性
芯片組	AR 7411+AR9331
協議組	IEEE802.1q,IEEE802.1p,IEEE802.3
	IEEE802.3u, IEEE802.3x,IEEE P1901
	IEEE802.11b/g/n
解決方案	AR7411+AR9331
物理層速率	620Mbps
調制頻帶	7.5Mhz~65Mhz
調制方式	OFDM 4096/1024/256/64/16/8-QAM、QPSK、BPSK
加密方式	128 bits AES
Vlan模式	透傳
端口限速	64Kbps granularity ( Min.)
QoS	Support VLAN priority
QoS	Support ToS and CoS packet classification
工作模式	CSMA/CA
多路廣播	Support IGMP
接口特性
無線接口	1 1T1R，5dBi，2.4G，Antenna
以太網接口	4x RJ45 for 10/100 Ethernet (auto MDI/MDI-X)
同軸接口	1 COM，Female F-connector
同軸接口	1 TV，Female F-connector
LED
Power	正常:綠色亮；電源故障或沒電:不亮
Diag/Cable(綠/紅)	綠色常亮：cable正常連接
	綠色閃爍：cable有數據收發
	紅色閃爍：cable非正常連接
工作模式（綠/黃）	常亮綠色：全頻模式
工作模式（綠/黃）	黃色常亮：半頻模式
WLAN（綠色）	熄滅：表示系統未上電或者無線接口被禁用；
	常亮：表示無線接口已啓動；
	閃爍：表示有數據傳輸。
ETH（綠色）	熄滅：表示系統未上電或者網口未連接網絡設備；
	常亮：表示網口已連接，但無數據傳輸；
	閃爍：表示有數據傳輸。
射頻指标
環出通道帶外抑制	≥50 （5-67.5MHz）
用戶側帶內雜散電平	≤25（87-1000MHz，RBW=10KHz），系統工作在全頻模式，總衰減30dB，下行滿速率）
網絡側共存頻段雜散電平	≤25（36-42MHz，RBW=10KHz），系統工作在共存模式，總衰減30dB，上行滿速率）
環出通道帶內插入損耗	≤1.5（87-1000MHz）
環出通道帶內平坦度	±1 （87-1000MHz，任意8MHz內小于±0.5）
射頻接口反射損耗	≥16（87-1000MHz）
射頻通道阻抗	75
射頻連接器	英制F-Female接頭
接收靈敏度	-65dBm
WIFI 特性
标準	兼容IEEE 802.11n 及802.11a/b/g
頻段範圍	HMDWA型：2.4~2.49 GHz
頻段範圍	HMDWD型：2.4~2.49 GHz,4.9~5.9 GHz
Peak Gain	5dBi@2.44 GHz
VSWR	2:1
Feed Impedance	50 Ohms
Power Handling	30 dBm
電氣特性
功耗	≦18W
電源	12V DC/1.5A
環境特性
運行溫度	-10ºC~45ºC
存儲溫度	-40ºC~70ºC
運行濕度	10%~90%，無凝結
存儲濕度	5%~90%，無凝結
環保标準	RoHS
物理特性
物理尺寸	170mm147mm36.5mm
